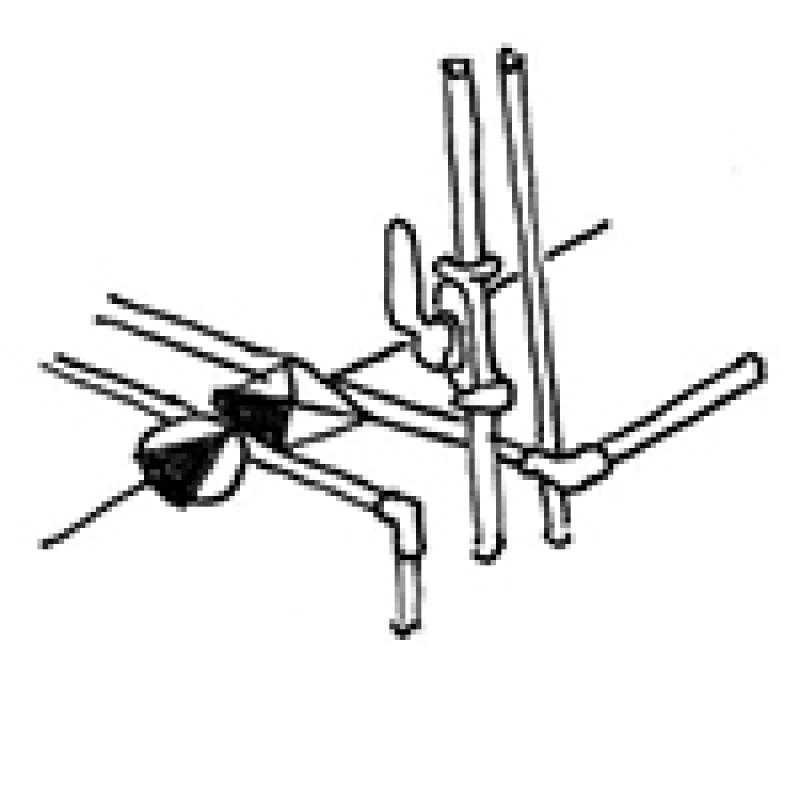

Rohrzubehöre sind Einbauten die für die Regulierung, Schallentkoppelung oder Abriegelung im Lüftungssystem zuständig sind. Sie können elektrisch oder manuell angesteuert werden. Manchen Einbauten haben die Funktion im Brandfall die Rauch- bzw. Feuerentwicklung einzugrenzen bzw. abzuschotten.
Suchbegriffe: Rohrzubehör, Rohrzuebehoer, Zubehör, Zubehoer, Armatur, Armaturen, Absperrarmatur, Pumpe, Rohrnetz, Installation, Geraetekennung, Gerätekennung, RoZu, BS_RoZu
In dieser Phase erfolgt noch keine Plandarstellung des Rohrzubehörs.
In dieser Phase erfolgt noch keine Plandarstellung des Rohrzubehörs.
Ab dieser Phase wird das Rohrzubehör dargestellt.
Darstellung

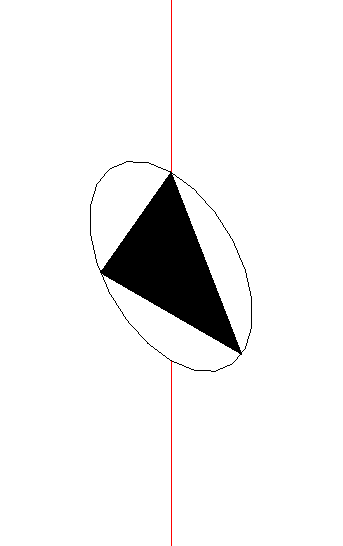

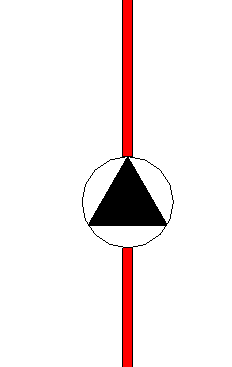

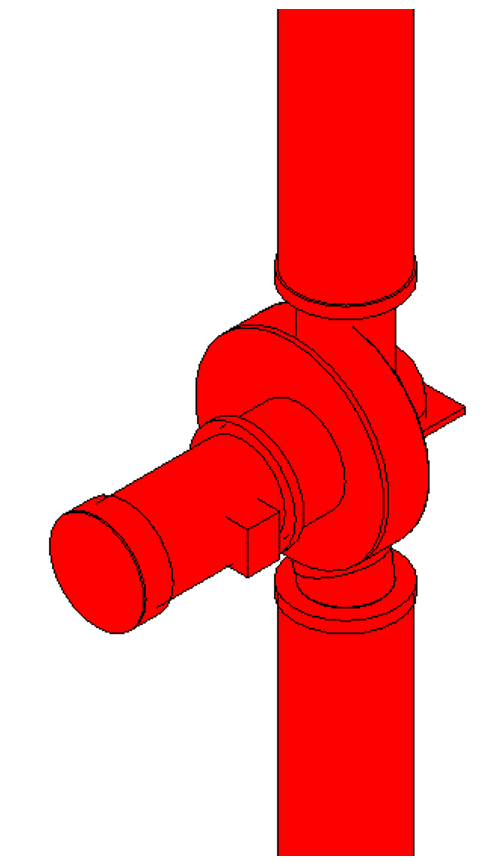

Plandarstellung Isometrie Modelldarstellung
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Geometrie/Auslegung gemäß Rohrnetzberechnung
- Schnittstellen zu Fremdgewerken
Beschriftung
In dieser Phase erfolgt noch keine Beschriftung. Die 2D-Darstellung des Rohrzubehörs wird in der Legende erörtert.
Anleitung
Folgende Rohrzubehöre sind in Revit verfügbar:- Armaturen
- Pumpen
- usw.
In dieser Phase bleibt die Plan- und Modelldarstellung des Rohrzubehörs wie im Entwurf.
Darstellung

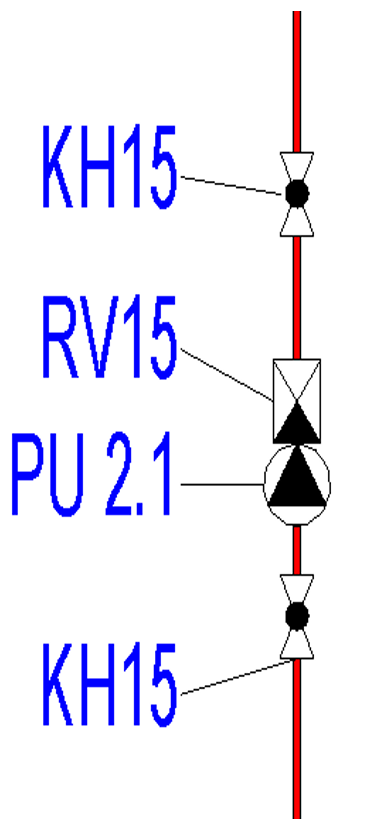

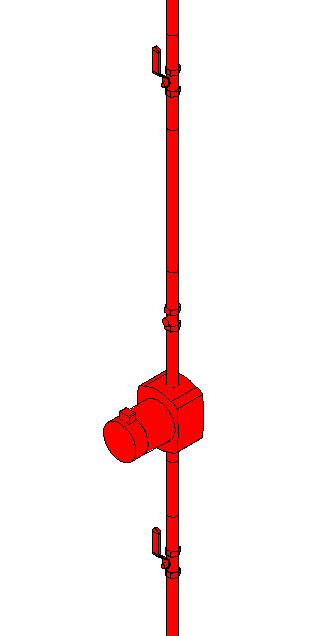

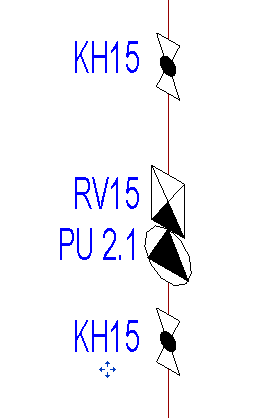

Plandarstellung Isometrie Modelldarstellung
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Geometrie bzw. Auslegung gemäß vollständiger Rohrnetzberechnung
- Fortlaufnummer bzw. Bauteil-Nummer
- Standort der Installation
- Geräteerkennung (Komponentenart, z.B. Kugelhahn KH/ Absperrhahn AH)
- Systemname
Beschriftung
In dieser Planungsphase sind folgende Informationen zu beschriften:
- Sämtliche Armaturen und Einbauten-Abkürzungen lt. gültiger Norm
- Ventileinstellungen gemäß Rohrnetzberechnung
- Pumpenliste, etc. erfolgt über Bauteillisten
Anleitung
