Das Abgasrohr ist ein Sondertyp von Luftkanal (rund oder rechteckig), welches die Verbrennungsgase eines Aggregates aus der Technikzentrale entsorgt, um den einwandfreien Betrieb zu gewährleisten. Viele Hinweise beziehen sich daher auf den Artikel Luftkanal, der zur ergänzenden Lektüre empfohlen wird.
Suchbegriffe: Entrauchungsrohr, Kaminrohr, Abgasrohr, Kesselrohr, Schornstein, Rauchrohr
Keine Darstellung in dieser Leistungsphase
Darstellung

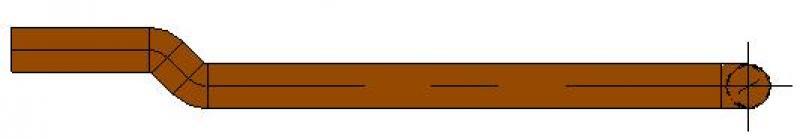

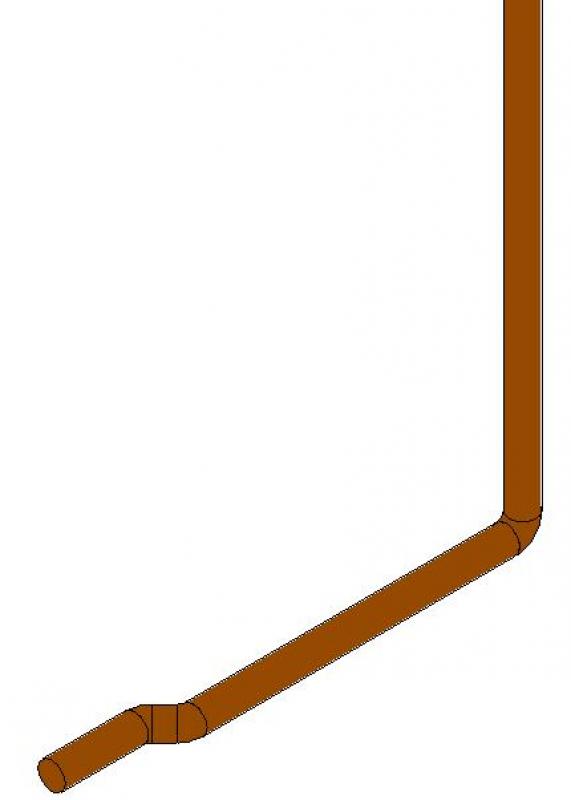

2D-Plandarstellung 3D-Plandarstellung
In dieser Phase ist die Darstellung von abgasführenden Kanälen gleich wie beim Luftkanal (aus der Kategorie raumlufttechnische Anlagen).
Merkmale
Folgende Merkmale müssen in dieser Phase definiert sein:
- Geometrie (Zweistrichdarstellung nach Querschnitt)
Beschriftung
In dieser Phase wird das Bauteil in der Planansichten nicht beschriftet werden.
Anleitung

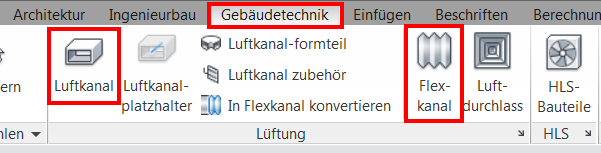

Folgende Familien als Lüftungs-Kanalserie können hierfür verwendet werden :
- Rechteckkanal
- Rundrohrkanal
- Flexibler runder Kanal
Abgasrohr auswählen: Luftkanal (Festkanal) oder Flexkanal (flexibles Rohr):

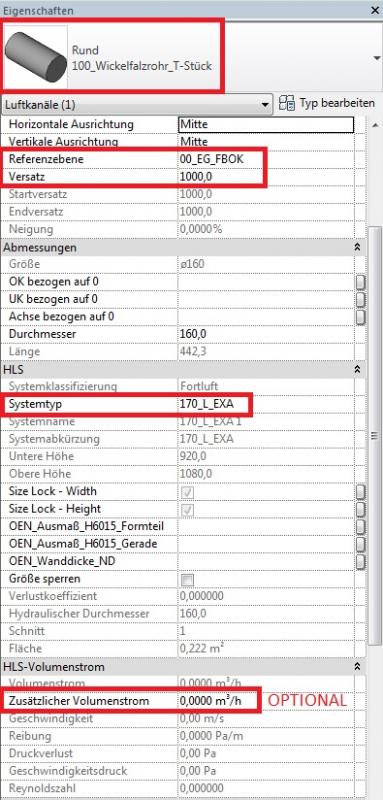

In den Eigenschaften den Kanaltyp (z.B. Rund rund_T_Stueck), Referenzebene, Versatz von Referenzebene und Systemtyp wählen.
Optional kann die Abgasmenge unter Zusätzlicher Volumenstrom eingetragen werden.

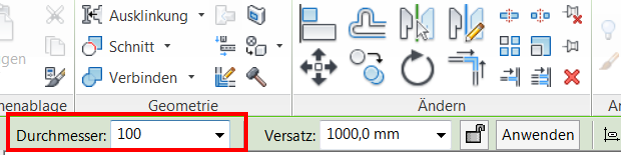

Rohrdurchmesser auswählen (kann auch in Eigenschaften gewählt werden):
Grafische Steuerung
Die Farbzuweisung der Füllfläche wird über das Material des Systemtyps gesteuert (siehe auch Luftkanal).
Darstellung
2D-Plandarstellung 3D-Plandarstellung
Merkmale
Folgende Merkmale müssen in dieser Phase definiert sein:
- Geometrie gem. Berechnung nach technischen Vorgaben eines Gerätes
- Zuweisung der Strangbenennung
- Angabe der Luftkanal Isolierung (Brandschutzverkleidung)
Beschriftung
Analog zur Beschriftung von Luftkanälen: Beschriftung Luftkanal in der Planungsphase Entwurf
Anleitung
In dieser Phase ist Anleitung Luftkanal Entwurf zu folgen
In dieser Phase ändert sich nichts gegenüber dem Entwurf
Darstellung
2D-Plandarstellung 3D-Plandarstellung
Merkmale
Folgende Merkmale müssen in dieser Phase definiert sein:
- Winkel Fertigungsformteil
- Material
Beschriftung
Abgasstrecken sind anhand vorgegebener Abgasmengen und Installationshöhen im Grundriss zu beschriften bzw. anzugeben. Angaben zur Beschriftung finden Sie hier: Beschriftung Luftkanal in der Planungsphase Ausführung
Anleitung
In dieser Phase ist Anleitung Luftkanal Ausführung zu folgen
Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.
