Mauerwerkswände stellen eine Sonderform der Rohbauwände dar. Entgegen vieler landläufiger Vermutungen werden Mauerwerkswände, ebenso wie Betonwände, lediglich mit einer Baustoff-Zuweisung "Mauerwerk" versehen - und nicht "Stein-auf-Stein" modelliert. Die Darstellung beipsielsweise von Sichtmauerwerk wird somit auch lediglich über Texturen oder Oberflächen-Schraffuren realisiert und nicht vom 3D-Modell abgeleitet, da es andernfalls zu massiven Performance-Einbußen kommen würde.
Suchbegriffe: Wand, Wände, Mauer, Oberkante, Unterkante
Die Informationen zum Umgang mit Wänden in den frühen Planungsphasen sind im Artikel Wand: Allgemein beschrieben.
Darstellung

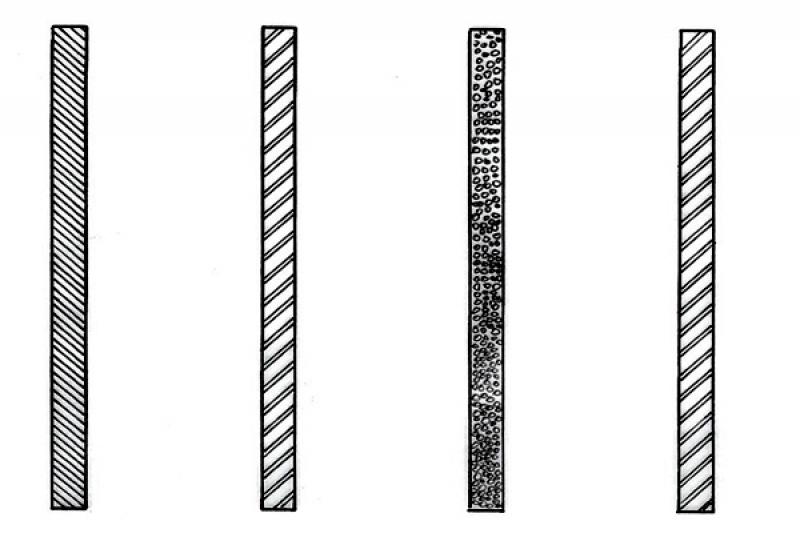

Schnittdarstellung

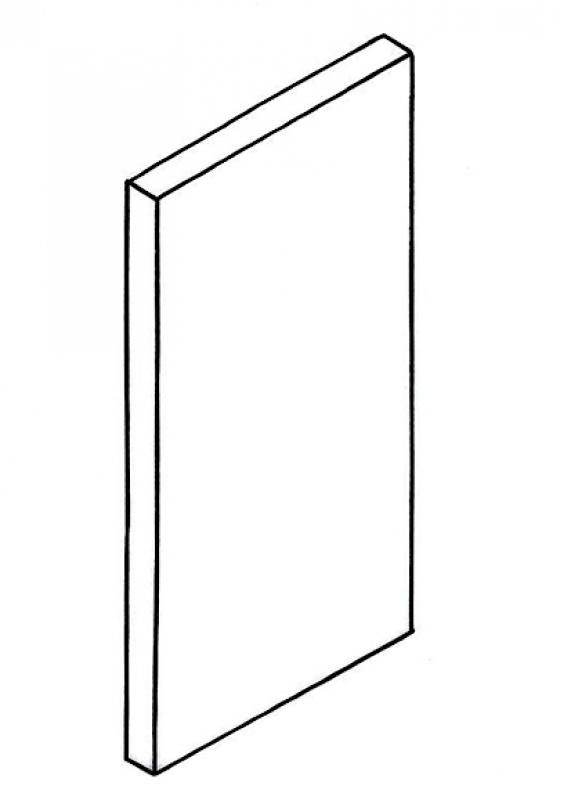

Modelldarstellung
Merkmale
Merkmal
- Schallschutzklasse
- U-Wert
Parameter
- Bruttofläche Wandbekleidung
Gliederungs-Informationen
Beschriftung
In dieser Phase werden an diesem Bauteil keine Informationen beschriftet .
Anleitung
Mauerwerkswände werden im Eigenschaftsfenster als tragend oder nicht-tragend markiert. Optional kann das Berechnungsmodell für tragende Elemente aktiviert werden.
Materialzuordnung
Das Material der Wand wird über das Eigenschaftsfenster Typ bearbeiten inder Gruppe Konstruktion definiert. Abhängig von der Modellierweise variiert die Anzahl der Schichten einer Wandkonstruktion.
Die grundsätzliche Modellierung einer Wand in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen - oder durch den Typ einer Wand.
Die ausführliche Anleitung zu Wänden findet sich unter Wand: Allgemein.
Es wird empfohlen, immer die Einstellung Mehrschichtig zu wählen (oder auch das Komplexe Profil für konstruktiv komplexere Aufbauten). Für Mauerwerkswände gilt hierbei insbesondere, dass unter Kategorien und Eigenschaften die "Tragende Funktion" auf "Tragende Elemente" gestellt wird, und im Mehrschichtigen Aufbau der Baustoff Mauerwerk auf "Kern" gesetzt wird. Durch diese Einstellung wird unter Verwendung der Strukturdarstellung "Nur der Kern der tragenden Elemente" die Darstellung der MW-Wand ohne ihre weiteren Schichten (z.B. Aufdämmung) lt. Mehrschichtigem Bauteil ermöglicht. Auch die Wand-Auswertung greift auf diese Informationen zurück, bzw. kann diese (und alle anderen der Wand zugewiesenen) wiedergeben.
Die Verwendung der Mehrschichtigen Bauteile lässt eine sehr gute zentrale Steuerung der Bauelemente zu: sobald ein Aufbauten-Katalog vorliegt, können die Mehrschichtigen Bauteile diesen im Projekt wiedergeben - ändert sich ein bestimmter Aufbau kann dies zentral für alle Bauelemente die darauf zugreifen verändert werden; die Gefahr, dass einzelne Bauelemente "vergessen" werden, ist somit ausgeschlossen.
Für besondere Strukturen wird die Verwendung der Komplexen Profile empfohlen, z.B. für die Attika.

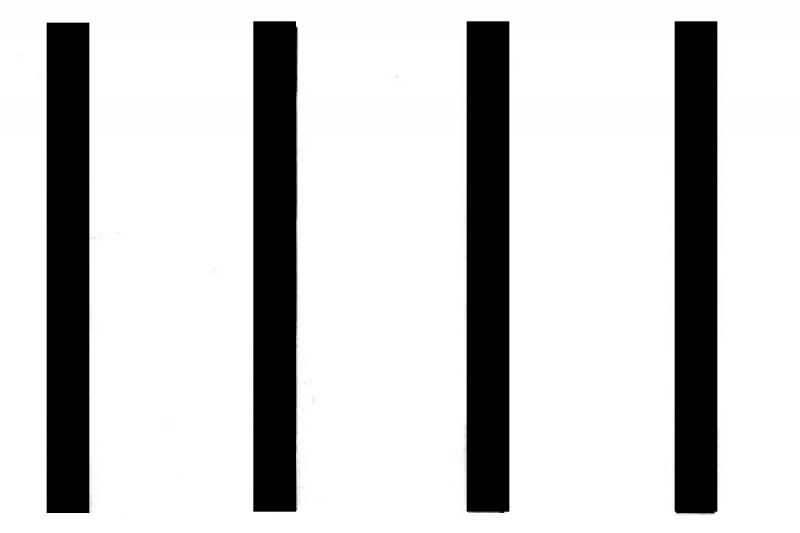

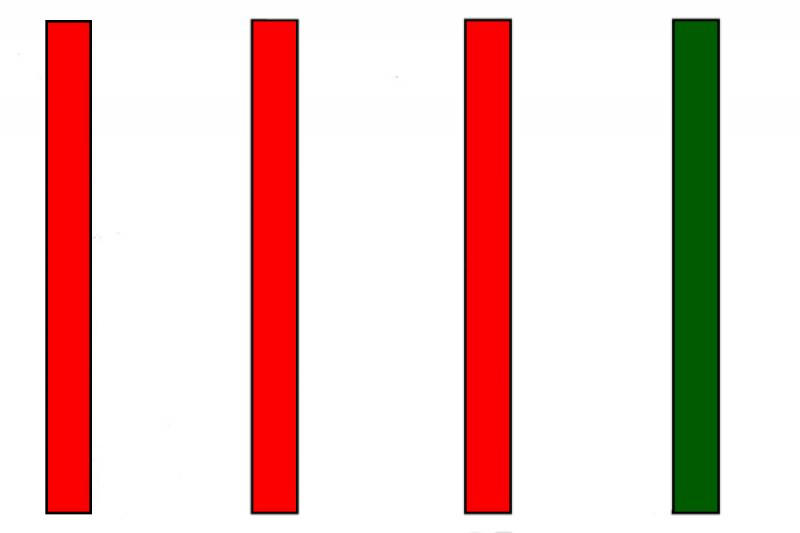

Darstellung
ZIE
KSS
ZIE
KSS
ZIE
KSS
Merkmale
Beschriftung
Die Bauteile werden laut ihrer Aufbau-Bezeichnung gemäß Bauteil-Katalog im Grundriss gekennzeichnet, z.B. AW01 oder IW01, sowie mit der Feuerwiderstandsklasse beschriftet (sofern diese vorhanden ist).
Anleitung
Die grundsätzliche Modellierung einer Wand in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen - oder durch den Typ einer Wand.
Die ausführliche Anleitung zu Wänden findet sich unter Wand: Allgemein.
Es wird empfohlen, immer die Einstellung Mehrschichtig zu wählen (oder auch das Komplexe Profil für konstruktiv komplexere Aufbauten). Für Mauerwerkswände gilt hierbei insbesondere, dass unter Kategorien und Eigenschaften die "Tragende Funktion" auf "Tragende Elemente" gestellt wird, und im Mehrschichtigen Aufbau der Baustoff Mauerwerk auf "Kern" gesetzt wird. Durch diese Einstellung wird unter Verwendung der Strukturdarstellung "Nur der Kern der tragenden Elemente" die Darstellung der MW-Wand ohne ihre weiteren Schichten (z.B. Aufdämmung) lt. Mehrschichtigem Bauteil ermöglicht. Auch die Wand-Auswertung greift auf diese Informationen zurück, bzw. kann diese (und alle anderen der Wand zugewiesenen) wiedergeben.
Die Verwendung der Mehrschichtigen Bauteile lässt eine sehr gute zentrale Steuerung der Bauelemente zu: sobald ein Aufbauten-Katalog vorliegt, können die Mehrschichtigen Bauteile diesen im Projekt wiedergeben:ändert sich ein bestimmter Aufbau kann dies zentral für alle Bauelemente die darauf zugreifen verändert werden; die Gefahr, dass einzelne Bauelemente "vergessen" werden, ist somit ausgeschlossen.
Für besondere Strukturen wird die Verwendung der Komplexen Profile empfohlen, z.B. für die Attika.
Merkmale
- Referenz
- Bruttogewicht
- Nettogewicht
- Nettofläche Wandbekleidung
- Stärke der Wandbekleidung
Beschriftung
Anleitung
Die Beschriftung und Kotierung der Wand erfolgt optimalerweise über eine Familie, welche die erforderlichen Informationen aus den Parametern und Merkmalen der Wand ausliest.
Die grundsätzliche Modellierung einer Wand in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen - oder durch den Typ einer Wand.
Die ausführliche Anleitung zu Wänden findet sich unter Wand: Allgemein.
Es wird empfohlen, immer die Einstellung Mehrschichtig zu wählen (oder auch das Komplexe Profil für konstruktiv komplexere Aufbauten). Für Mauerwerkswände gilt hierbei insbesondere, dass unter Kategorien und Eigenschaften die “Tragende Funktion“ auf “Tragende Elemente“ gestellt wird, und im Mehrschichtigen Aufbau der Baustoff Mauerwerk auf “Kern“ gesetzt wird. Durch diese Einstellung wird unter Verwendung der Strukturdarstellung “Nur der Kern der tragenden Elemente“ die Darstellung der MW-Wand ohne ihre weiteren Schichten (z.B. Aufdämmung) lt. Mehrschichtigem Bauteil ermöglicht. Auch die Wand-Auswertung greift auf diese Informationen zurück, bzw. kann diese (und alle anderen der Wand zugewiesenen) wiedergeben.
Die Verwendung der Mehrschichtigen Bauteile lässt eine sehr gute zentrale Steuerung der Bauelemente zu: sobald ein Aufbauten-Katalog vorliegt, können die Mehrschichtigen Bauteile diesen im Projekt wiedergeben – ändert sich ein bestimmter Aufbau kann dies zentral für alle Bauelemente die darauf zugreifen verändert werden; die Gefahr, dass einzelne Bauelemente „vergessen“ werden, ist somit ausgeschlossen.
Für besondere Strukturen wird die Verwendung der Komplexen Profile empfohlen, z.B. für die Attika.
