Unter der Beleuchtung versteht man alle künstlichen Lichtquellen. Entsprechend der Raumnutzung ergibt sich die benötigte künstliche Beleuchtungsanforderung. Aus den Bauherrenwünschen sowie dem architektonischen Konzept leitet sich die Art der Beleuchtung ab, also die Anzahl, individuelle Platzierung und die Wahl des Leuchtmittels. Auf der Grundlage dieser Auswahl wird die Lichtberechnung im Programm erstellt, um die Kriterien aus den anwendbaren Normen (EN 12464-1, EN 12193) zu beachten. Die Beleuchtung entspricht in Revit der Familienkategorie "Leuchten".
In dieser Projektphase wird keine Beleuchtung modelliert.

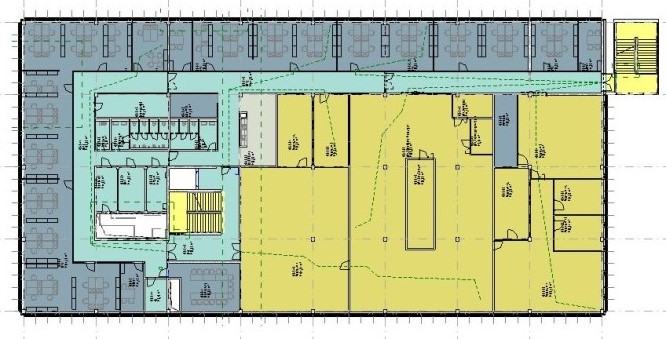

In dieser Projektphase werden die Beleuchtungsstärken der Räume (Bau-Modell) im Gebäude definiert, diese werden für die Beleuchtungspläne benötigt.
Darstellung
img_11
img 13
Merkmale
In dieser Phase wird folgendes Merkmal definiert:
- Beleuchtungsstärke
Beschriftung
In dieser Phase ist keine Beschriftung notwendig. Die vorhandene Legende ist hier vollkommend ausreichend.
Anleitung
In der Entwurfsphase werden alle Leuchten-Typen nach Einsatzort und Leistung definiert.
z.B.:
- FR-WL - Feuchtraum-Wandleuchte
- FR-RL - Feuchtraum-Rasterleuchte
- E-DL - Einbau-Downlight
- A-DL - Aufbau-Downlight
- RL - Rasterleuchte
- WL - Wandleuchte
Darstellung

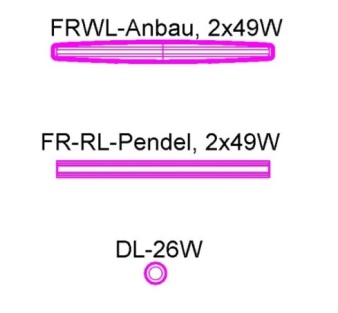

Plandarstellung

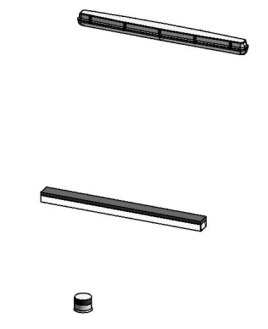

Modelldarstellung
Merkmale
In dieser Phase werden folgende Merkmale definiert:
- Geometrie
- Einbauhöhe
- Leuchtentyp
- Leistung
Beschriftung
Die Beschriftung der Leuchten erfolgt optimalerweise über eine Familie, welche die erforderlichen Informationen aus den Parametern und Merkmalen der Elemente ausliest.
In dieser Phase sind folgende Informationen zu beschriften:
- Leuchtentyp
- Leistung
Anleitung

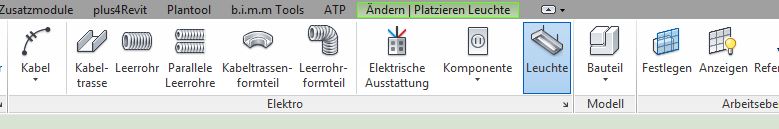

Nach dem Laden der Familien in das Projekt sind diese im Reiter Gebäudetechnik nach Betätigen desButton Leuchte sichtbar.

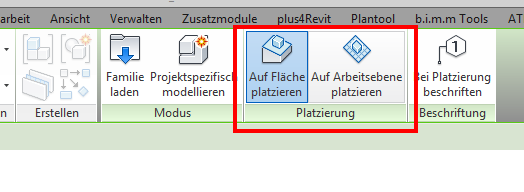

Die Platzierung der Komponenten erfolgt auf einer Fläche oder Arbeitsebene:
- Auf einer Fläche platzieren heißt, die Komponente wird auf einer Fläche des Bauteils platziert (flächenbasiert).
- Auf einer Arbeitsebene platzieren heißt, die Komponente wird auf eine Arbeitsebene im Projekt platziert (arbeitsebenenbasiert).
Je nach Platzierung bewegt sich die Familie mit ihrem zugehörigen Basisbauteil. Dies ist vor allem bei einer Abänderung der Architektur recht nützlich. Der Nachteil dieses Verfahrens ist jedoch, sollte die Ebene oder das Bauteil gelöscht werden, verschwindet die platzierte Familie ebenfalls.
Wurde bereits eine Leuchte im Modell platziert, kann mit den Befehlen Kopieren oder Ähnliches erstellen die platzierte Leuchte mit den bereits vorgenommen Einstellungen und Bezügen vervielfacht werden.
In dieser Projektphase wird die Beleuchtung nicht dargestellt. Es ist jedoch die Beleuchtung im technischen Bericht anzuführen und die Normeinhaltung zu beschreiben.
Darstellung
In dieser Leistungsphase bleiben die Plan- und Modelldarstellung unverändert zu der Entwurfsphase.
Merkmale
Folgende Merkmale sind in dieser Phase zu definieren:
- Die Leuchten werden in echten Dimensionen und auf den genauen Höhen erstellt.
- Die einzubauenden Leuchten-Typen werden inkl. ihrer Leistung definiert.
- Es besteht die Möglichkeit zu jeder Leuchte die Strom- und/oder Schaltkreisbezeichnung hinzuzufügen.
Beschriftung
In dieser Phase sind folgende Informationen in der Beschriftung zu ergänzen:
- Stromkreis
- Schaltgruppe
Anleitung
