Dieses Add-in unterstützt Sie bei der bisher sehr zeitaufwändigen Ermittlung von Änderungen in Modellen (z.B. von der Architektur). Zielgruppe sind vor allem die TGA- und Tragwerksplanung.
Kaum haben Sie Ihr von der Architektur übernommenes Modell für die Berechnung und Simulation aufbereitet, kommt die erste Änderung daher - und Sie müssen herausfinden, was sich geändert hat!
Plattformen wie BIM 360 (u.a.) ermöglichen zwar Modellvergleiche und Änderungsvisualisierung, allerdings müssen die Daten zunächst exportiert werden.
- Schnelles und sicheres Erkennen von Änderungen zwischen zwei Modellversionen
- Sie arbeiten direkt in Revit - keine zusätzliche Plattformen wie z.B. BIM360
- Sicherheit durch Visualisierung und Listendarstellung
- Einfache, visuelle Navigation durch alle Änderungen
Das Add-in gliedert sich in zwei wesentliche Aufgabenbereiche: Dem Vergleich von zwei Modellversionen inklusive dem Auffinden von Änderungen, sowie der Visualisierung sämtlicher Änderungen.

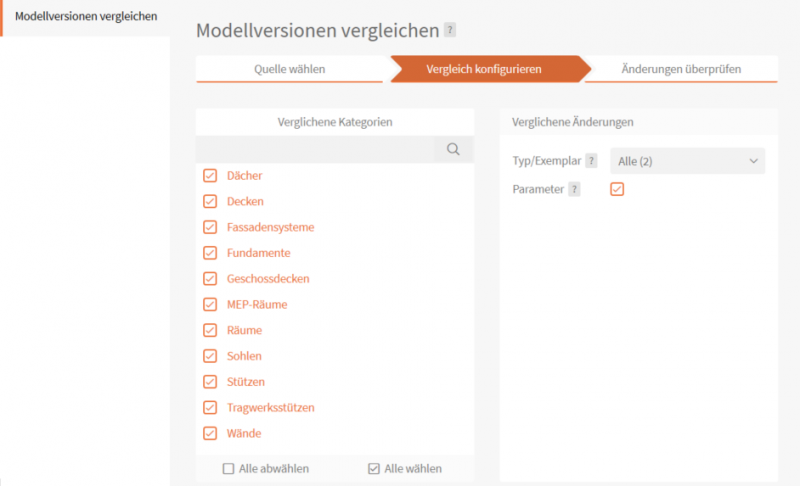

Modellvergleich
- Versionsvergleich zwischen zwei Modellständen
- z.B. eigenes, aufbereitetes Architekturmodell mit neuem Planungsstand vergleichen
- Die zu vergleichenden Modelle können aus dem aktiven Modell, geöffneten oder externen Modellen gewählt werden.
Visualisierung von Änderungen
- Listung aller Änderungen (hinzugefügte, gelöschte oder geänderte Elemente)
- Möglichkeit zur visuellen Darstellung in 2D und 3D (für geänderte Elemente)
- Parameter, welche in nur einem der Modelle existieren, werden nicht berücksichtigt
- Schreibgeschützte Parameter werden nicht berücksichtigt
- Parameter mit StorageType „None“ werden nicht berücksichtigt
- Positionsvergleiche für Familienexemplare werden nicht berücksichtigt
- Begrenzungsvergleiche für Familienexemplare werden nicht berücksichtigt.
Bei Problemen, Fragen und für Ideen und Anregungen wenden Sie sich gerne an unseren Kundendienst. Wir freuen uns auf Ihre Verbesserungsvorschläge!
