Der folgende Artikel behandelt das Thema des IFC-Exports aus ArchiCAD für Revit Structure. Weitere Informationen zum Thema IFC und Schnittstellen finden sich im Artikel Übersicht über IFC-Schnittstellen.
Suchbegriffe:
Dateiformat, Zusammenarbeit, integrale Planung, Datenimport, Datenexport, Übertragung, mappen, Parametermapping, zuweisen, interdisziplinär, Authoring Tools, Software, Modelling, Datenformat
Wichtig:
Für einen optimalen Tragwerk-IFC-Export aus ArchiCAD zu Revit ist das Modell entsprechend aufzubereiten.
Für den Tragwerk-IFC-Export gibt es in ArchiCAD einen speziellen Übersetzer: Revit Structure

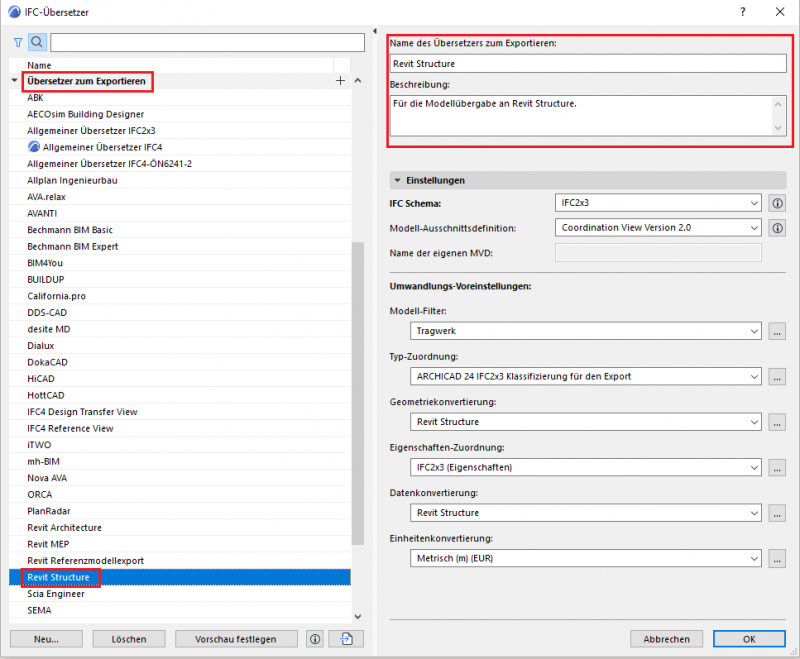

Dieser ist unter Ablage > Interoperabilität > IFC > IFC-Übersetzer > Übersetzer zum Exportieren > Revit Structure zu finden:
Die Einstellungen des Übersetzers können noch etwas angepasst werden, um den IFC-Export zu optimieren.

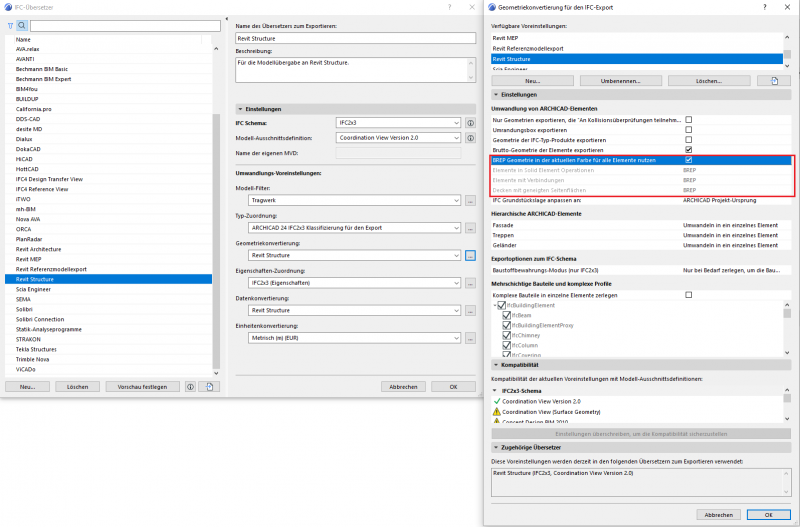

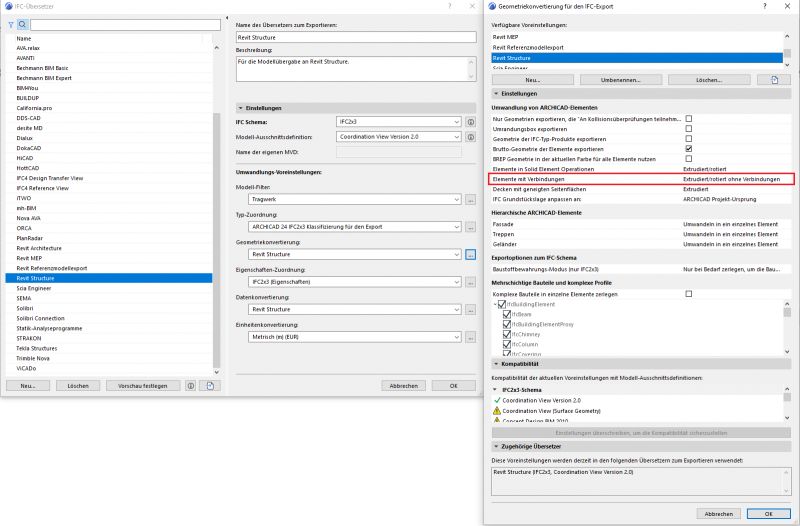

Wichtig ist die Geometrie-Konvertierung: In der Standard-Einstellung des Revit Structure Übersetzers ist "Extrudiert/rotiert ohne Verbindung" voreingestellt.

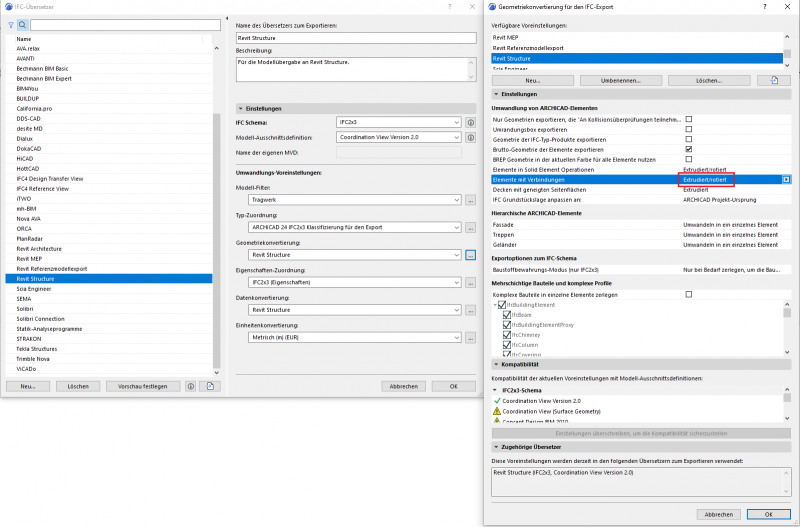

Die Konvertierung der Geometrie kann auch nur auf "Extrudiert/rotiert" umgestellt werden, damit die Verbindungen nicht aufgehoben werden. Trotzdem bleiben Probleme, erwarten Sie keine 100% korrekte Geometrie beim Import in Revit. Unterzüge oder Wände mit komplexen Profilen z.B. werden weiterhin nicht richtig verbunden und die Baustoffprioritäten werden ebenfals ignoriert.
Hinweis

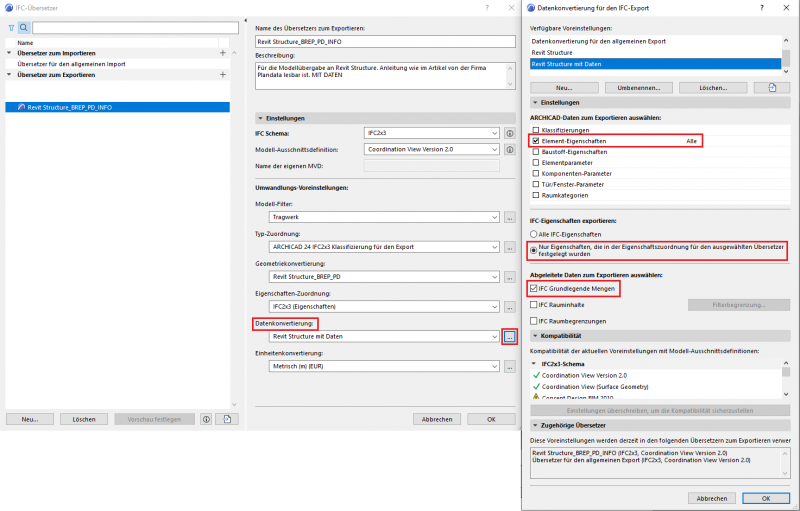

Unabhängig von den oben genannten Einstellungen wird zur Datenkonvertierung Revit Structure als Übersetzer genutzt. Dieser wurde so konfiguriert, dass die alphanumerische Information eine geringe Menge aufweist. Wenn Sie weitere Eigenschaften mit dem IFC-Datei exportieren möchten, sollten Sie im Dialogfenster die andere Optionen ebenfalls auswählen.
Für alle weiteren Optionen der Datenkonvertierung verweisen wir auf die Basisdokumentation von Graphisoft im Help-Center.

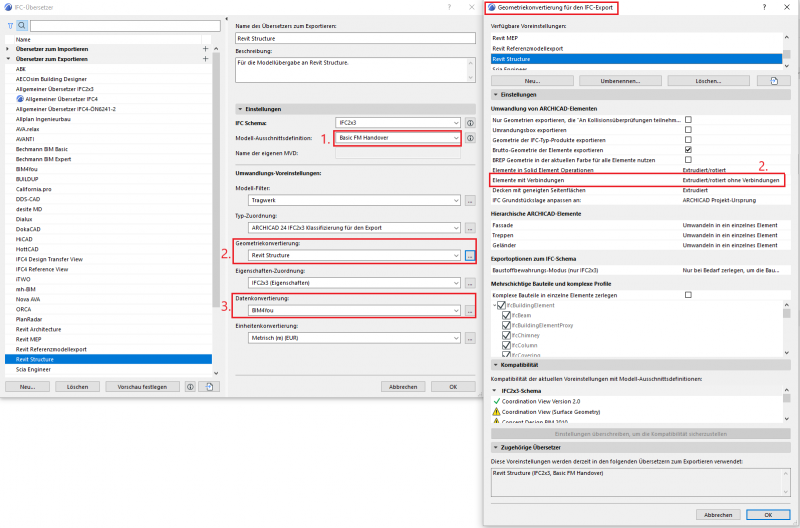

Wenn man in ArchiCAD die folgende Einstellungen im IFC-Übersetzer zum Exportieren verwendet, ist das exportierte IFC-Modell in Revit teilweise bearbeitbar.
- Wählen Sie im Modell-Ausschnittdefinition die "Basic FM Handover" Einstellung aus.
- Wählen Sie die "Extrudiert/rotiert ohne Verbindungen" Einstellung im Dialogfenster der Geometriekonvertierung aus. (Siehe Bild unten)
- Wählen Sie die "BIM4you" Einstellung in der Datenkonvertierung aus. Diese Datenkonvertierung liefert alle alphanumerischen Informationen des Modells.
Hinweis: Wenn alle Daten aus ArchiCAD exportiert werden, ist die Größe der IFC-Datei deutlich erhöht.
