Eine Türliste ist eine geordnete Auflistung der Eigenschaften aller in einem Bauprojekt zu realisierenden Türen. Zu diesen Daten zählen üblicherweise auch Informationen, die zwar nicht direkt das Bauteil Tür betreffen jedoch in geometrischer Abhängigkeit zur Tür stehen (bspw. Informationen zur Wand, in die die Tür eingebaut ist, wie Material und Brandschutzqualität). So entsteht eine Dokumentation, die Planungsergebnisse für die Ausschreibung von Bauleistungen und Ergebnisse der Bauausführung für den späteren Gebäudebetrieb enthält.
Dieser Artikel beschreibt den vereinheitlichten Planungsablauf für die Erstellung einer Türliste.
Hierzu können verschiedene Tools zu Einsatz gebracht werden.
Wesentliche in einer Türliste zu berücksichtigenden Punkte sind auch in der Präsentation "Türliste ATP und ihre Inhalte" zu finden.
Türlisten sind in jeder Planungsphase wichtig.
Spätestens jedoch zur Ausschreibungsphase sind diese so umfassend zu befüllen, dass alle notwendigen Bestellqualitäten abgebildet werden können.
Die Architekturabteilung ist dafür verantwortlich, dass alle für die Türliste notwendigen Parameter im Modell richtig und zeitgerecht befüllt werden.
Einige Parameter sind in Abstimmung mit den anderen Fachbereichen festzulegen. (zB. Haltemagnete, Brandfallsteuerung, etc)
Die Türliste kann zu jedem Zeitpunkt im Projekt erzeugt und ausgelesen werden.
Wie empfelhen nur Türen zu verwenden, deren Familie durch Plandata erstellt bzw. geprüft und freigegeben wurden, da sonst die erforderlichen Tools nicht funktionieren.
- Bereits in den frühen Planungsphase ist es hilfreich die unterschiedlichen Türtypen mit den wichtigsten Parameter (z.B. Abmessung, Öffnungsart, Unterscheidung Blockzarge, Umfassungszarge, Feuerwiderstandsklasse, Material Türblatt, etc.) in einer Liste erfassen zu können.
- Als Teil der Ergebnisdokumente ENTWURF wird in der Regel eine erste Türliste erstellt, aber auch für eine Kostenschätzung sind die Hauptqualitäten der Türen bereits zu unterscheiden und auszuwerten. Stichwort: Der Entwurf bildet alle wesentlichen Qualitäten eines Projektes ab, also auch die wesentlichen Qualitäten der Türen.
- In der Genehmigungsphase sind vor allem die Brandschutzqualifikationen und erforderlichen Fluchtwegsbreiten zu definieren.
- Für die Ausschreibungsphase sind alle notwendigen Bestellqualitäten abzubilden. Hier kommt die Tables Türliste zum Einsatz (siehe unten)
Hinweis: Je besser die Türen „vorsortiert“ werden, desto einfacher ist zu einem späteren Zeitpunkt das Befüllen der Türliste, zB. Unterscheidung zwischen „Bürotür“ und „Lagerraumtür“, auch wenn beide Türen eine Stocklichte von 90/210 benötigen und grafisch gleich aussehen.

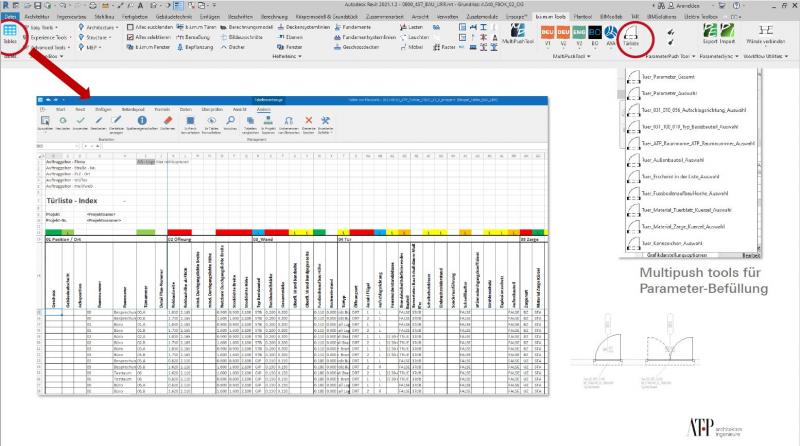

Die Türliste mit Tables wurde als Nachfolger von BuildingOne für das BAU-Template V2021ff erstellt. Ziel ist eine bidirektionale Bearbeitung der Türliste, wobei abschließend alle Informationen vollumfänglich im Revit hinterlegt sind. Zur einfacheren Befüllung können jedoch die Werte direkt in Tables (alternativ auch in Excel) eingegeben und direkt ins Revit-Modell zurückgeschrieben werden. Für den Versand an externe Planungsbeteiligte (AG, Sub-Planer, Lieferant, … ) kann die Türliste jederzeit auch als xlsx-Datei gespeichert werden.
Für eine reibungslose Erstellung der Türliste mit dem nachfolgend beschriebenen Workflow sind folgende Voraussetzungen notwendig:
- BAU-Template ATP V2021ff
- Nachladen bzw. Zuweisen der unter Punkt 2.1 aufgeführten Parameter
- Verwendung der neuen ATP-Tür- und Torfamilien V2021ff
- Bei Verwendung eines BAU-Templates vor V2021 müssen die Parameter in der Vorlage entsprechend der „alten“ Parametrik getauscht werden. Hierzu muss der BIM Mgr. kontaktiert werden!
Workflow Software
Tables bietet die Möglichkeit Daten aus der Türliste ins Revit-Modell zurückzuschreiben.
Somit bleibt das Revit-Modell die „single source of truth“.
Eine Schritt-für-Schritt Anleitung zur Erstellung von Türlisten aus dem Revit-Modell unter Verwendung von Tables ist unter folgendem link zu finden:
P:\\APPS\\programme\\autodesk\\revit_xxxx\\07_Auswertungen\\01_Tuerliste_Tables
