Mobile Trennwände sind eine Sonderform der Ausbauwände, es gelten die allgemeinen Leitlinien zur Modellierung von Ausbauwänden.
Mobile Trennwände sind keine wirklichen Wände, es handelt sich um eine Kombination aus Unterkonstruktionen und Möbel bzw. Schreinerarbeiten, welche eine wandähnliche Konstruktion bilden. Diese Objekte können raumtrennende Funktion haben. Im Wesentlichen unterscheiden sich mobile Wände nach ihrer Konstruktionsart in Falt- und Roll-Systeme.
Suchbegriffe: Raumteiler, Trennwand, Trennwände, Trennsystem, Schiebewand, Vorhang, versetzen
Darstellung

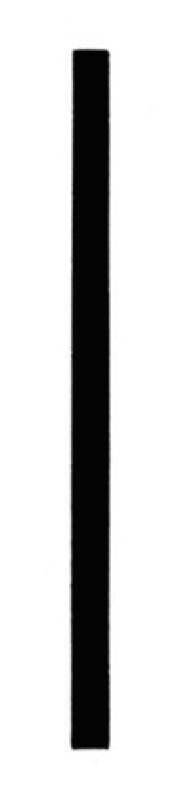

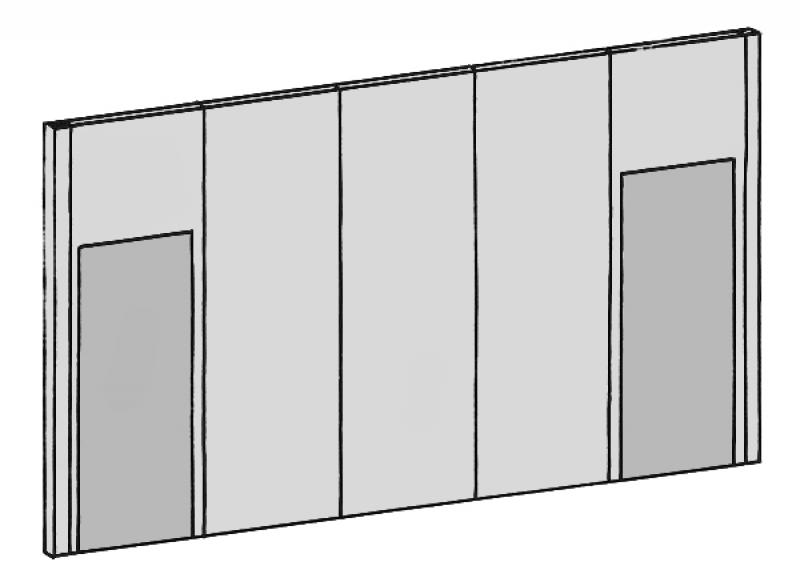

Plandarstellung/Schnitt Modelldarstellung

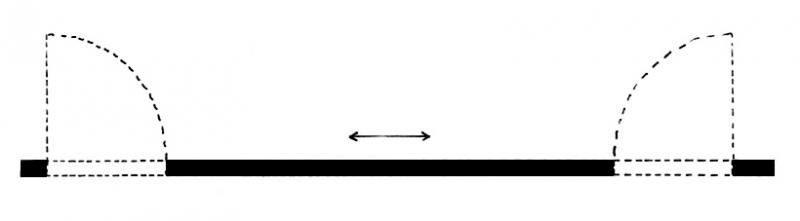

Plandarstellung/Grundriss
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Geometrie (Länge, Volumen, Fläche)
- Lage
Beschriftung
In dieser Phase wird das Bauteil in Planansichten noch nicht beschriftet.
Anleitung
Mobile Trennwände werden im Regelfall nicht als Wänden erstellt. Es können spezielle Familien, z.B. Schreinerarbeiten bzw. Sonderausstattungen, oder auch gegebenenfalls Fassaden verwendet werden.
Darstellung
Plandarstellung/Schnitt Modelldarstellung
Plandarstellung/Grundriss
Merkmale
Folgende Merkmale müssen in dieser Phase definiert sein:
- Materialzuordnung (GLA, HOL)
Beschriftung
In dieser Phase wird das Bauteil in Planansichten noch nicht beschriftet.
Anleitung
s. Konzeptionelle Vorplanung
Darstellung

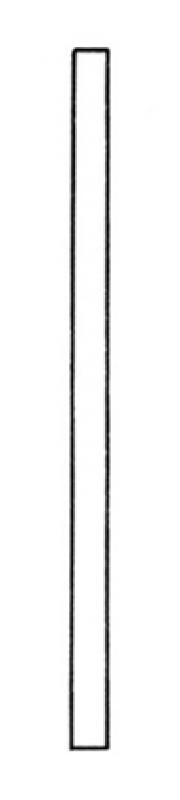

Schnittdarstellung

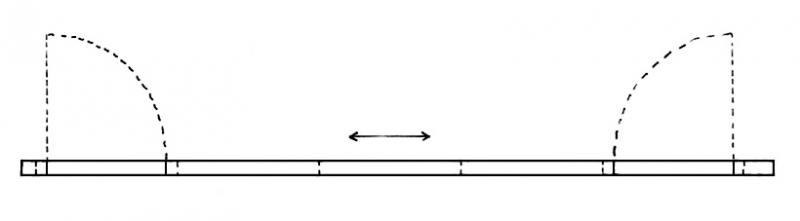

Grundrissdarstellung
Schnittdarstellung
Grundrissdarstellung
Schnittdarstellung
Grundrissdarstellung

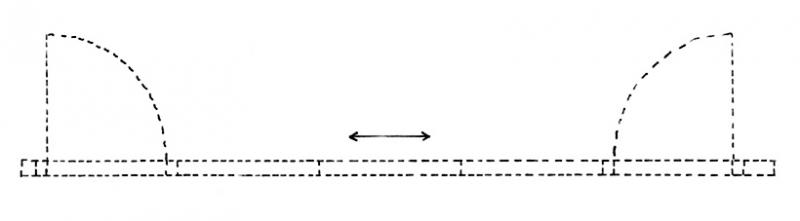

optionale Grundrissdarstellung
Merkmale
Folgende Merkmale müssen in dieser Phase definiert sein:
Beschriftung
Die Beschriftung der Mobilen Trennwand/Faltwand erfolgt analog der Ausbauwand.
Anleitung
Die Erstellung bzw. Beschreibung der Mobilen Trennwand/Faltwand erfolgt analog der Ausbauwand.
Darstellung
Schnittdarstellung
Grundrissdarstellung
Schnittdarstellung
Grundrissdarstellung
Schnittdarstellung
Grundrissdarstellung
optionale Grundrissdarstellung
Merkmale
Folgende Merkmale müssen in dieser Phase definiert sein:
Beschriftung
Die Beschriftung der Mobilen Trennwand/Faltwand erfolgt analog der Ausbauwand.
Anleitung
Die Erstellung bzw. Beschreibung der Mobilen Trennwand/Faltwand erfolgt analog der Ausbauwand.
Darstellung
Plandarstellung/Schnitt Modelldarstellung
Plandarstellung/ Grundriss
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Oberflächen
- Zuordnung lt. Baukostengruppe
Beschriftung
Die Beschriftung der Mobilen Trennwand/Faltwand erfolgt analog der Ausbauwand.
Anleitung
Die Erstellung bzw. Beschreibung der Mobilen Trennwand/Faltwand erfolgt analog der Ausbauwand.
