Raumansichten Erstellen

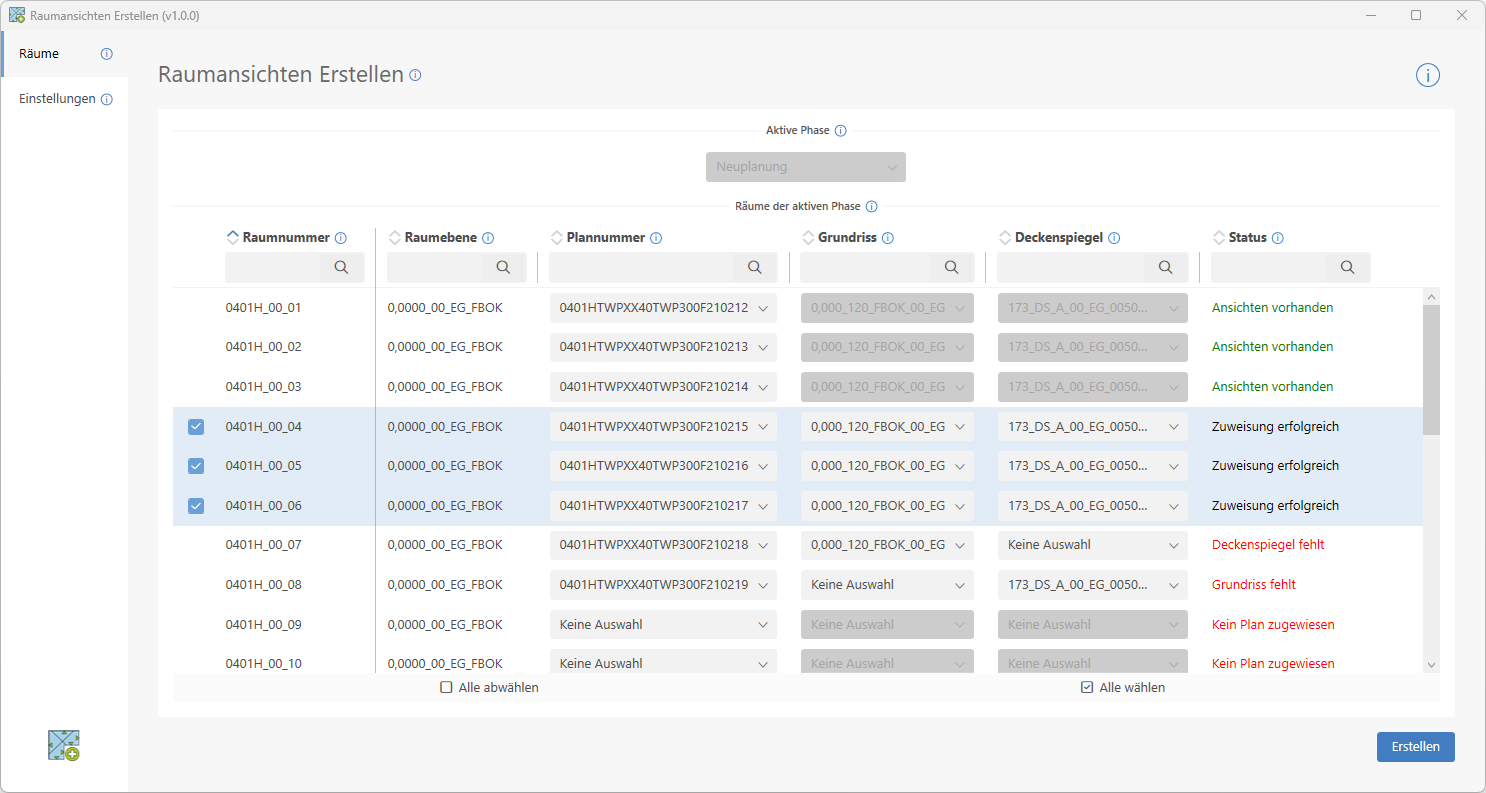

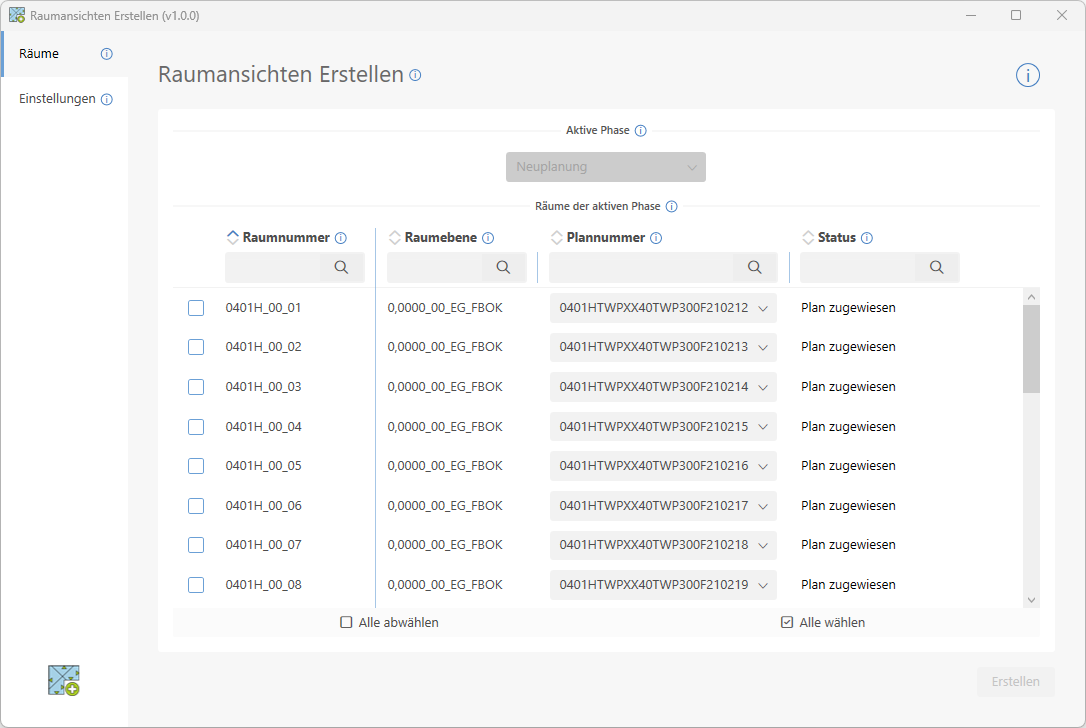

Auf der Seite Räume erhalten Sie eine Übersicht über alle Räume im aktiven Modell, welche der gewählten Phase entsprechen. Sind Räume nur in einer Phase vorhanden, so ist diese bereits automatisch ausgewählt.

Über die Dropdown-Listen können Sie Pläne und Hauptansichten zuweisen. Alternativ kann die Zuweisung auch über eine Bauteillisten/Planliste erfolgen.

Der Status informiert Sie darüber:

• ob dem Raum bereits ein Plan zugewiesen ist.
• ob dem Raum bereits Hauptansichten zugewiesen sind (für die Erstellung abhängiger Draufsichten).
• ob dieser Plan bereits Ansichten enthält.

Um Ansichten Erstellen zu können muss der Raum folgende Eigenschaften erfüllen:

• Ein Plan muss dem Raum zugewiesen sein.
• Der zugewiesene Plan darf keine Ansichten enthalten.

Sind diese Eigenschaften erfüllt, wird der Status "Zuweisung erfolgreich" angezeigt, der Raum kann nun ausgewählt werden und Ansichten können erstellt werden.

Im Modus "Daufsichten abhängig erzeugen" ist eine weitere Eigenschaft zu erfüllen:

• Dem Raum muss eine Grundriss-Hauptansicht und eine Deckenspiegel-Hauptansicht zugewiesen sein. Dies sind die Polierplan-Ansichte von denen die abhängigen Ansichten für den Raum erzeugt werden.

Räume, die einen anderen Status als "Zuweisung erfolgreich" aufweisen, können nicht ausgewählt werden.

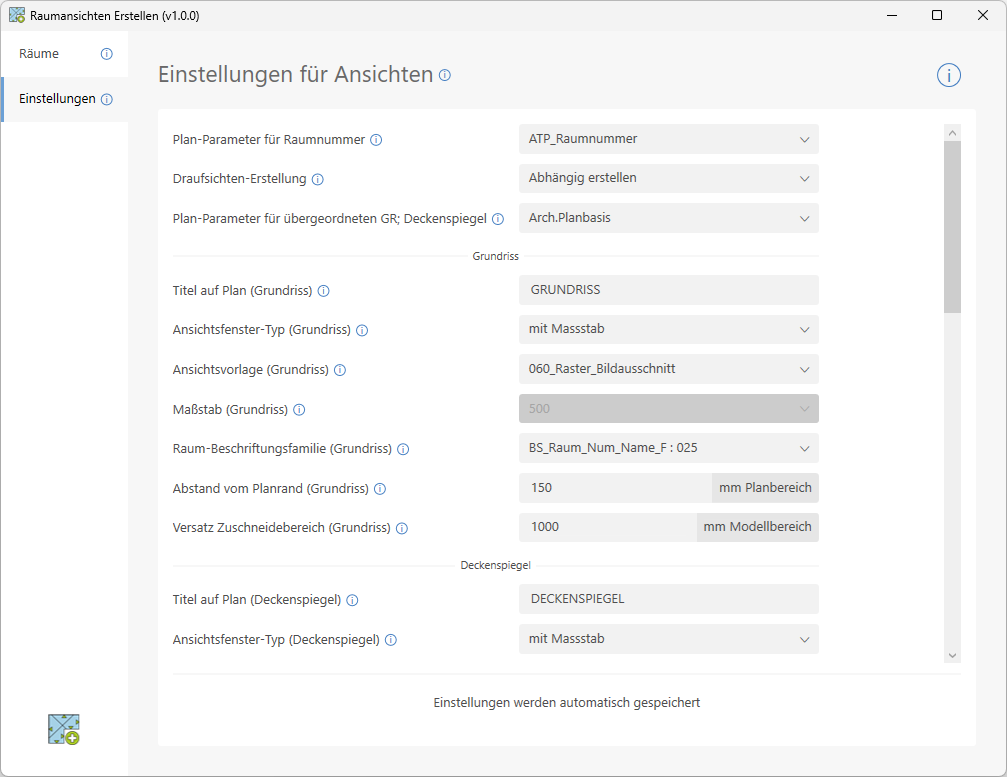

Auf der Seite Einstellungen können Sie das Erstellen von Raumansichten an Ihre Wünsche anpassen.

Folgende Einstellungen können vorgenommen werden:

• Parameterdefinition für Zuweisung
• Ansichts-Eigenschaftn für jeden Ansichtstyp
  - Ansichtsfenster-Typ
  - Ansichtsvorlage
  - Maßstab
  - Beschriftungsfamilie
  - Abstände

Betrachten wir die Parameterdefinition ium Detail:

• Plan-Parameter für Raumnummer
  Der Plan-Parameter, in den die Raumnummer eingetragen wird.
• Draufsicht-Erstellung
  Erzeugen Sie Draufsichten für Räume als neue Ansichten oder als abhängige Ansichten.
• Planparameter für übergeordnete GR; Deckenspiegel
  Dieser Parameter muss nur im Modus "Draufsichten abhängig erstellen" definiert werden. In diesem Modus müssen die Ansichtsnamen der Hauptansichten in den gewählten Plan-Parameter eingetragen werden. Nur dann enthält der entsprechende Raum den Status "Zuweisung erfolgreich".

Wandansichten können wahlweise als Ansichten oder Schnitte erstellt werden.

Die Erstellung erfolgt auf Basis der Umrisslinien des Raumes.

• Für jede Raumkante wird eine Ansicht erstellt
• Raumkanten mit einer Länge < 0,5 m werden ignoriert
• Die Schnitte werden standardmäßig mit 1 m Abstand zur Raumkante im Rauminneren platziert. Der Abstand ist jedoch frei konfigurierbar.

Folgender Grundriss veranschaulicht die Platzierung von Schnittlinien und Ansichtsdarstellung.

1. Stellen Sie sicher, dass für alle gewünschten Räume ein Plan im Modell vorhanden ist.
2. Weisen Sie den Räumen einen Plan zu.

Falls der gewünschte Parameter noch nicht vorhanden ist:

• Fügen Sie dem Projektparameter die Kategorie „Pläne“ hinzu.

• Erstellen Sie die Pläne mit dem Plantool.
• Wählen Sie den Parameter ATP_Raumnummer als Plan-Parameter für die Zuweisung.

Starten Sie "Raumansichten erstellen" mit einem Klick auf die Schaltfläche.

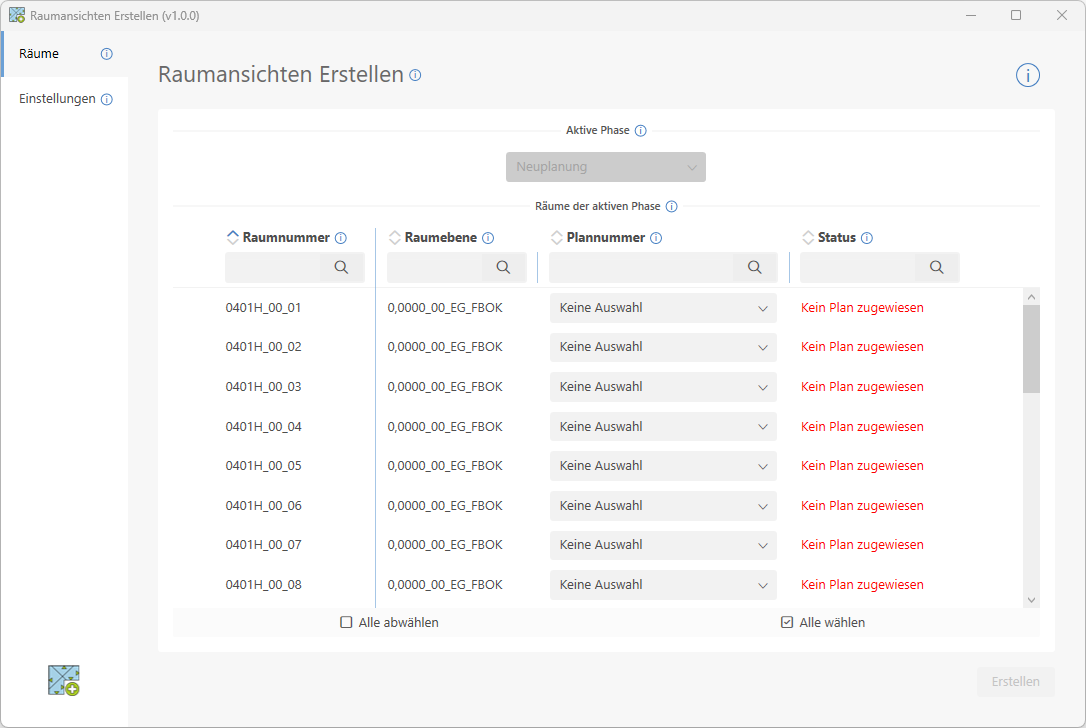

Die Benutzoberfläche öffnet sich und zeigt die Raumliste an.

Nutzen Sie die Dropdown-Listen um den Räumen einen Plan zuzuweisen.

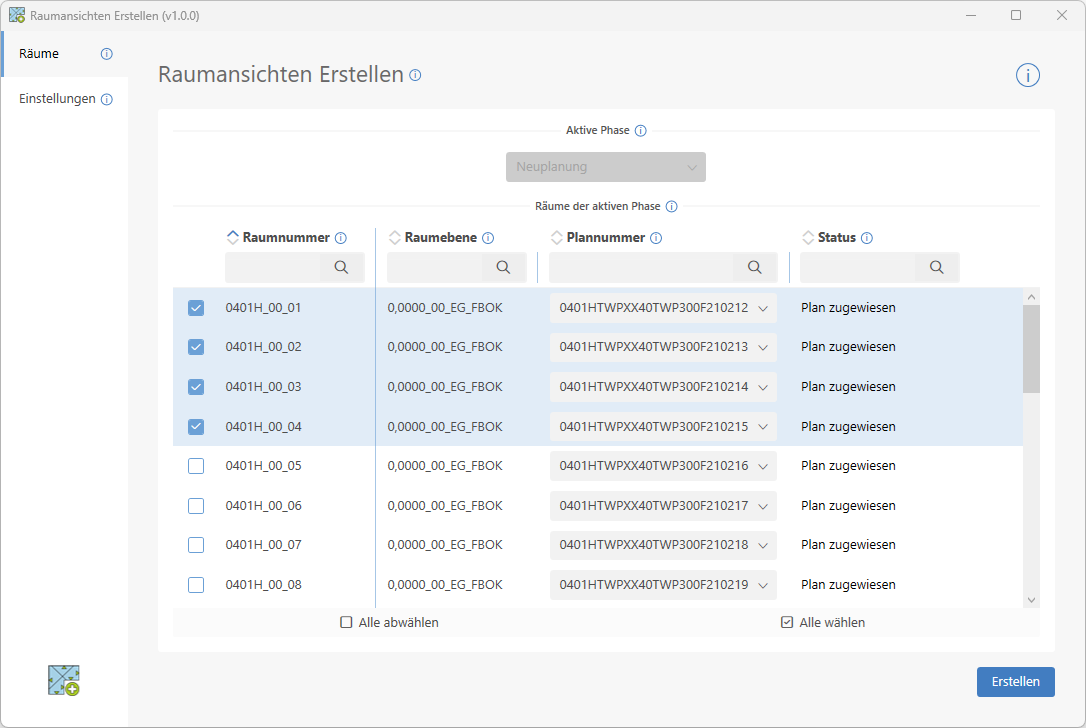

Wählen Sie nun die Räume, für die Sie Ansichten erzeugen möchten.

Betätigen Sie anschließend die Schaltfläche "Erstellen."

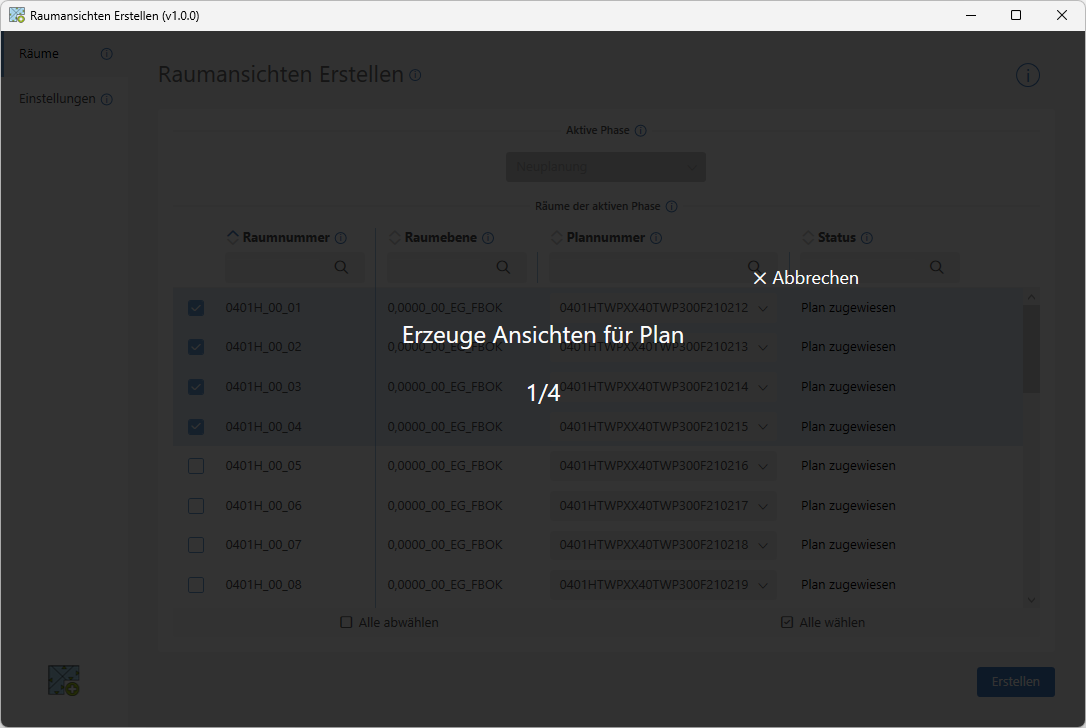

Die Ansichten werden nun erzeugt, die Benutzeroberfläche informiert Sie über den Fortschritt.

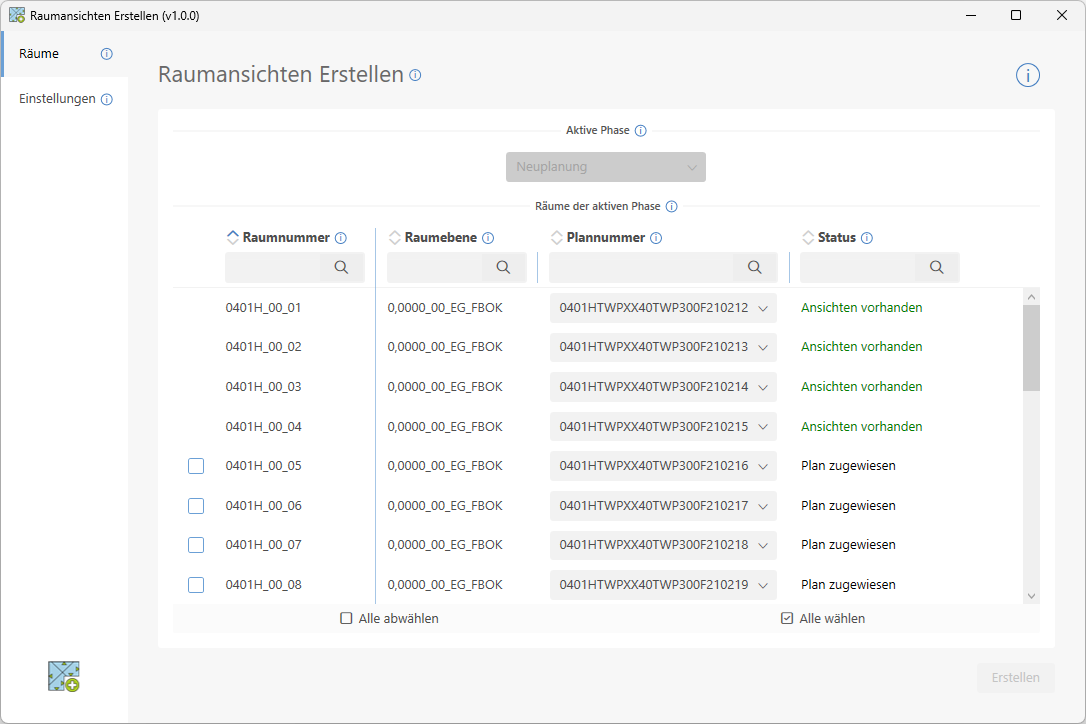

Die Ansichten wurden erfolgreich erzeugt und auf den entsprechenden Plänen platziert. Der Status der Räume wurde aktualisiert und lautet nun "Ansichten Vorhanden".

Schließen Sie das Fenster, wenn Sie keine weiteren Ansichten erzeugen möchten.

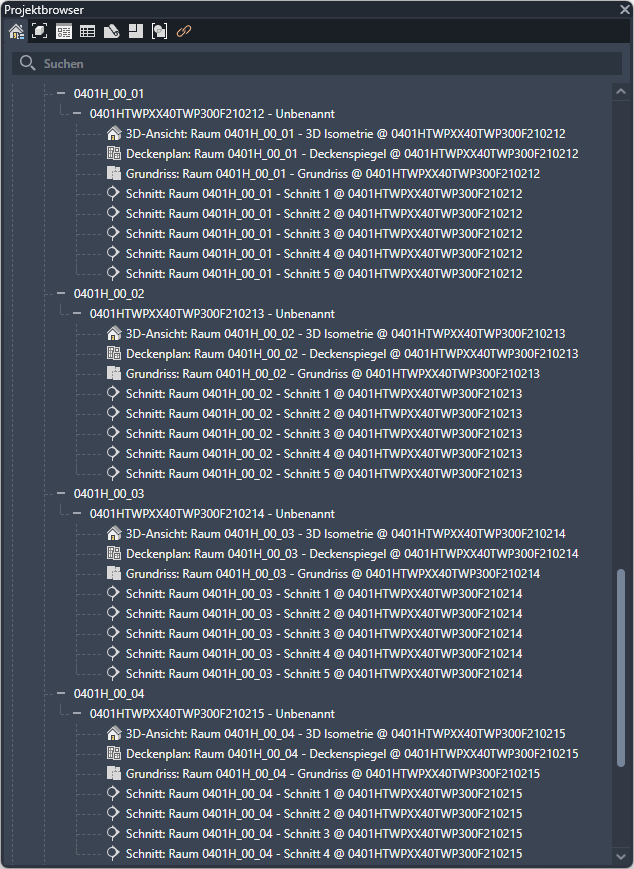

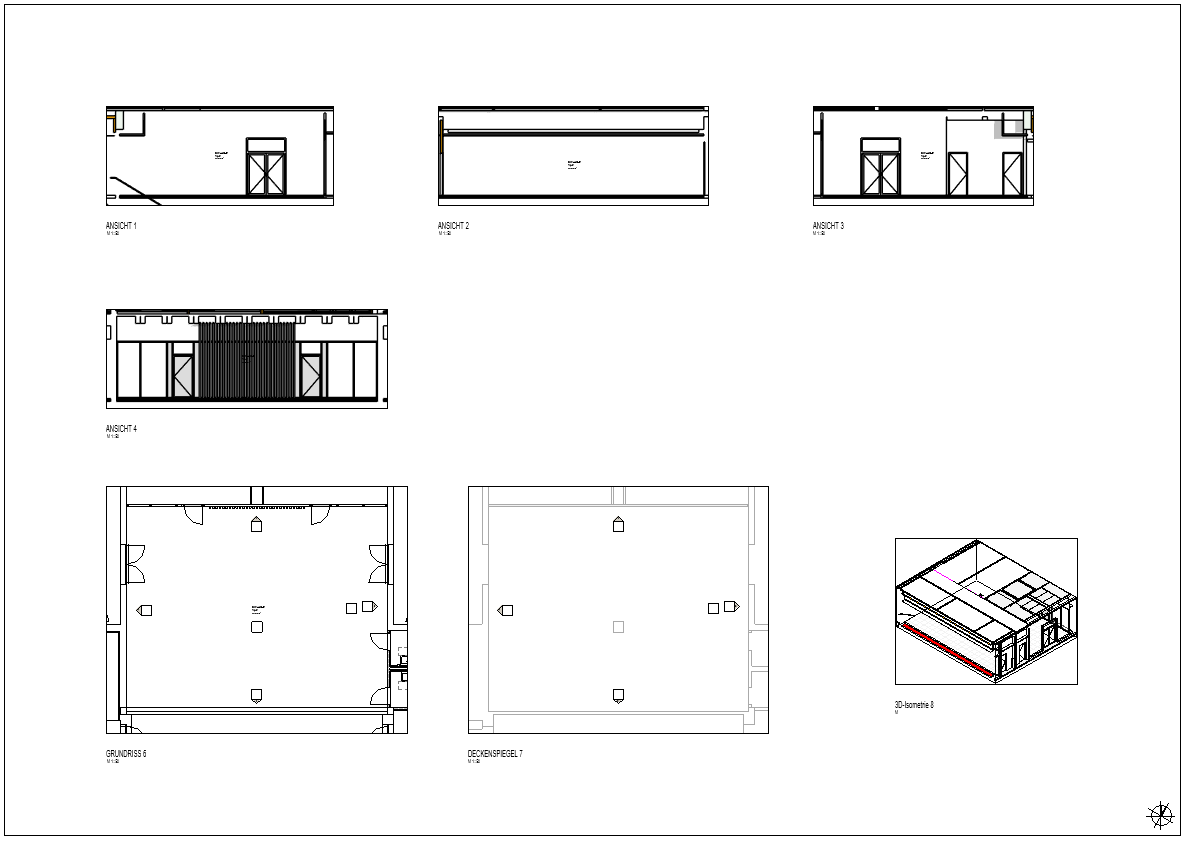

Für jeden Raum werden automatisch erstellt und platziert:

• 1 Grundriss
• 1 Deckenplan
• 1 Ansicht/Schnitt pro Raumkante
• 1 3D-Isometrie (optional)
