Die Informationen zum Umgang mit Wänden in den frühen Planungsphasen sind im Artikel Wand: Allgemein beschrieben.
Darstellung

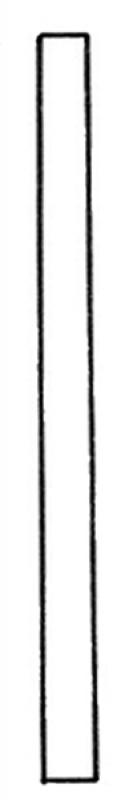

Schnittdarstellung

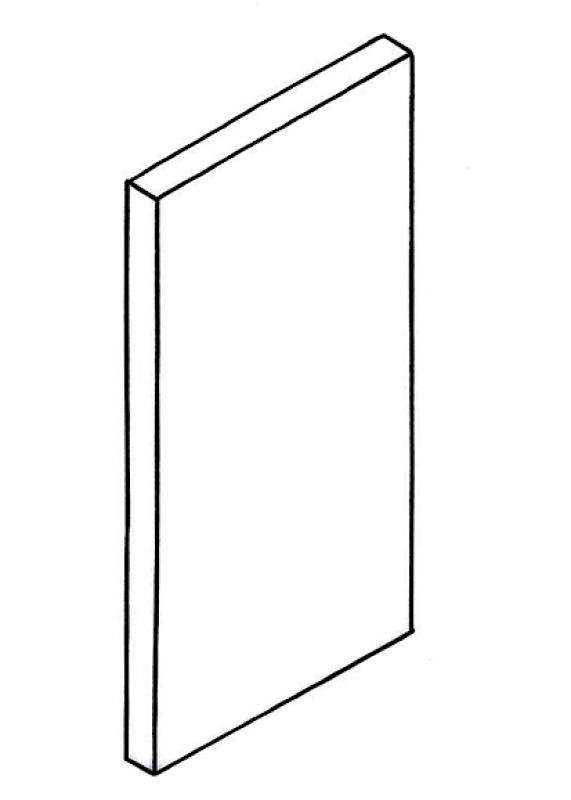

Modelldarstellung
Merkmale
Merkmal
- U-Wert
- Schallschutzklasse
Parameter
- Bruttofläche Wandbekleidung
Gliederungs-Informationen
Beschriftung
In dieser Phase wird das Bauteil in Planansichten noch nicht beschriftet oder kotiert.
Anleitung
Es wird empfohlen, immer die Einstellung Mehrschichtig zu wählen (oder auch das Komplexe Profil für konstruktiv komplexere Aufbauten). Für Ausbauwände gilt hierbei insbesondere, dass unter
Kategorien und Eigenschaften
Materialzuordnung

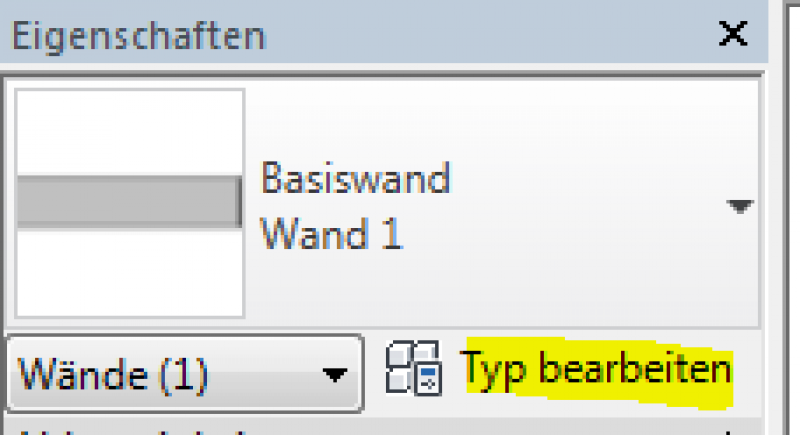

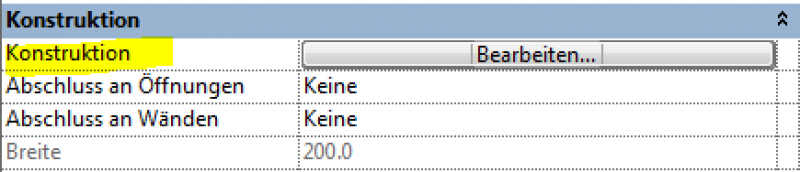

Das Material der Wand wird über das Eigenschaftsfenster Typ bearbeiten inder Gruppe Konstruktion definiert. Abhängig von der Modellierweise variiert die Anzahl der Schichten einer Wandkonstruktion.
In dieser Phase werden bauphysikalische Eigenschaften ergänzt.
Darstellung
Hier unterscheiden sich die verschiedenen Länder: In Österreich werden Einreichpläne nach Baustoffen farblich dargestellt.
Schnittdarstellung
Modelldarstellung

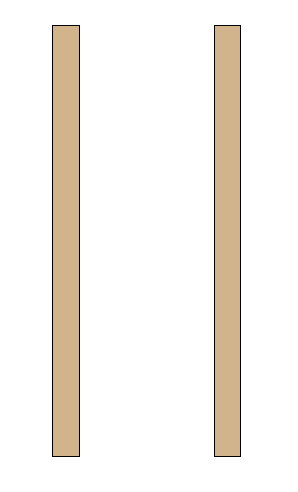

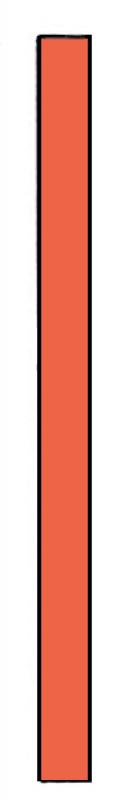

Schnittdarstellung
Modelldarstellung
Gips

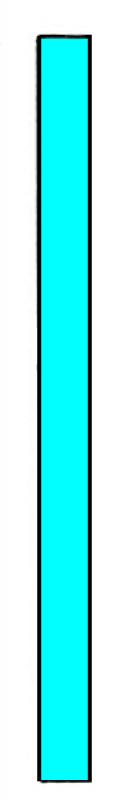

Glas
BSH
HOL
Merkmale
Heinweis
Folgende Merkmale müssen in dieser Phase für Holzwände definiert sein:
- Materialgüte = Festigkeitsklasse BSH Brettschichtholz-Festigkeitsklassen
- Materialgüte = Sortierklasse HOL Vollholz-Sortierklassen
- Materialgüte Zusatz = Nutzungsklasse Nutzungsklassen
Beschriftung

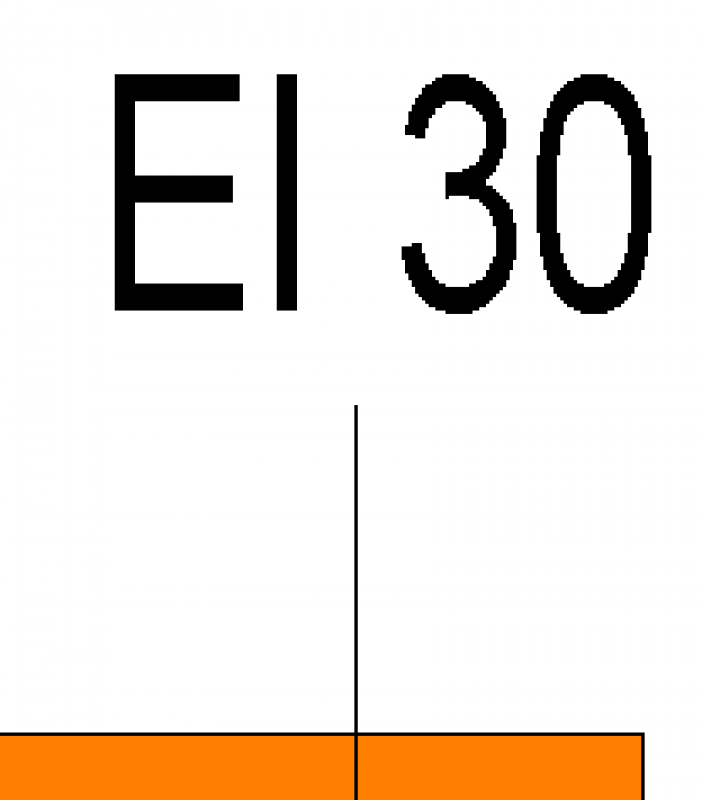

In dieser Phase werden die Bauteile mit ihrer Aufbaubezeichnung gemäß des Bauteil-Katalogs im Grundriss gekennzeichnet, z.B. AW01 oder IW01.
Anleitung
Die für diese Phase neu hinzukommenden Merkmale und Parameter sind an den entsprechenden Stellen im Einstellungs-Dialog des Bauelementes zu ergänzen.
Die Beschreibung des Einstellungs-Dialoges und die entsprechende Vorgehensweise finden sich im Artikel Wand: Allgemein, bzw. in einer früheren Phasenbeschreibung in diesem Artikel.
Die Beschriftung und Kotierung des Bauelementes sollte immer assoziativ erfolgen. Die Beschreibung zur Vorgehensweise in ARCHICAD findet sich in den entsprechenden Artikeln.

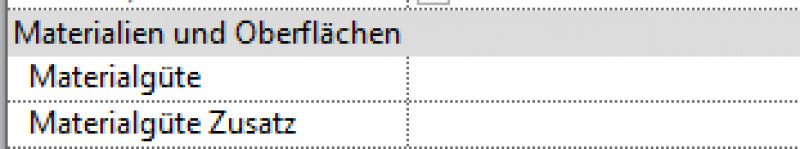

Die Paramater für Materialgüte bzw. Materialgüte Zusatz sind im Eigenschaftenfenster unter der Gruppe Materialien und Oberflächen zu finden.
Hinweis: Eine effiziente Bearbeitung wird durch die Bearbeitung mit dem ParameterTool garantiert.
In dieser Phase werden noch sämtliche Informationen der Wand ergänzt, die für die Vergabe benötigt werden.
Darstellung
Plandarstellung
Modelldarstellung
Merkmale
- Bruttogewicht
- Referenz
Parameter
- Nettogewicht
- Nettofläche Wandbekleidung
- Stärke Wandbekleidung
Gliederungs-Informationen
Beschriftung
Die Beschriftung des Bauteils erfolgt analog der Beschriftung in der Einreichungsphase.
Anleitung
Die für diese Phase neu hinzukommenden Merkmale und Parameter sind an den entsprechenden Stellen im Einstellungs-Dialog des Bauelementes zu ergänzen.
Die Beschreibung des Einstellungs-Dialoges und die entsprechende Vorgehensweise finden sich im Artikel Wand: Allgemein, bzw. in einer früheren Phasenbeschreibung in diesem Artikel.
Die Beschriftung und Kotierung des Bauelementes sollte immer assoziativ erfolgen. Die Beschreibung zur Vorgehensweise in ARCHICAD findet sich in den entsprechenden Artikeln.
Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.
