In dieser Leistungsphase wird das Kanalzubehör noch nicht modelliert.
In dieser Leistungsphase wird das Kanalzubehör noch nicht modelliert.
Darstellung
Plandarstellung
Modelldarstellung
img 13
img 15
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Geometrie gemäß Volumenstromberechnung
- Schnittstellen zu Fremdgewerken
- Definition der Komponentenart mit Brandschutzanforderung, z.B. BSK (Brandschutzklasse)
Beschriftung
Grundsätzlich wird das Kanalzubehör in dieser Phase nicht beschriftet.
Die Ausnahme bilden die Brandschutzbauteile, z.B. Brandschutzklappen, da diese im Grundriss zu beschriften sind.
Anleitung
Erstellen:
Im Reiter Gebäudetechnik befindet sich der Button zur Erstellung des Luftkanalzubehörs. Bei Luftkanalzubehör handelt es sich um objektbasierte Bauteile welche sich anschließend mit dem Objekt, dem sie zugeordnet sind, mitbewegen.
Folgende Elemente des Luftkanalzubehörs sind verfügbar:
- Brandschutzklappe
- Rauchschutzklappe
- Volumenstromregler
- Schalldämpfer
- usw.
In dieser Phase bleiben die Plandarstellung und Modelldarstellung des Kanalzubehörs wie im Entwurf.
Darstellung
Plandarstellung

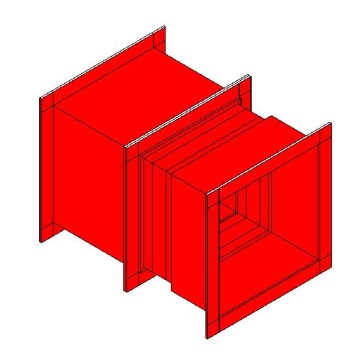

Modelldarstellung
img 13
img 15
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Fortlaufnummer bzw. Bauteil-Nummer
- Standort der Installation
- Geräteerkennung (Komponentenart z.B.: Brandschutzklasse BSK/Volumenstromklappe VSK/Jalousieklappe JKL)
- Lüftungsgerät- bzw. Systemname

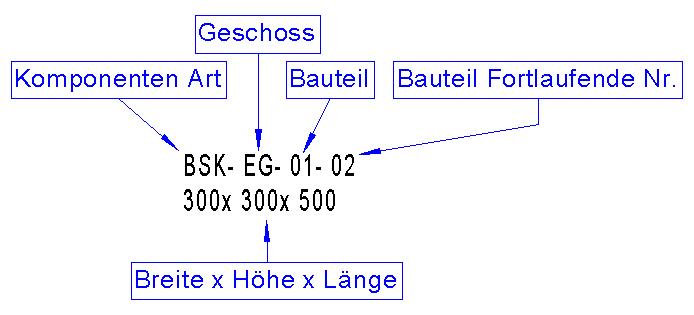

Beschriftung
Die Bauteile werden anlog zur Kanalnetzberechnung im Grundriss beschriftet.
Anleitung
Die Darstellung der Aufbauten erfolgt über Detailausschnitte.
Merkmale
In der Ausführungsphase erfolgt die Zuordnung des Bauteils laut Kostengruppe.
(Baukostengruppe BKG) im Parameter Bauelement.
